零序电流互感器
图片展示

产品描述
品牌:
单位:
规格:
详细介绍


一、使用条件

1、环境温度–10℃~60℃;

2、海拔高度≤1000m (高原使用时特殊定货);

3、相对湿度≤90%;

4、周围介质无导电尘埃和导电金属或使绝缘损坏的腐蚀性气体、霉菌等。

二、技术参数

1、电压:0.38~66kV;

2、电网频率:50Hz;

3、同名端,一次由互感器正面“L1”侧穿入,二次为“K1”;

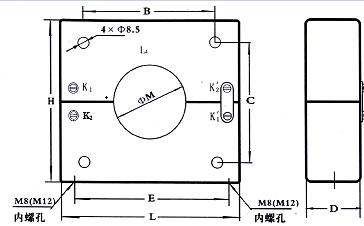

4、型号及数据,外形尺寸见图表。

三、安装

1、一体式互感器安装要在敷设电缆前进行,电缆敷设时穿过互感器;

2、组合式互感器安装可随时进行,具体安装方法如下:

(1)拆下互感器“K1´”、“K2´”的联接压片。

(2)将互感器顶部两条内六角螺栓松开拆下,互感器就分成两部分。

(3)将互感器套在电缆上,把两个接触面擦干净,薄薄涂上一层防锈油,对好互感器两部分然后拧上内六角螺栓,互感器两部分要对齐以免影响性能。

(4)将联接片固定在“K1´”、“K2´”上。

(5)开口式互感器上下两部分不可与其它互感器互换。

四、定制及选型参考

由于电力系统的快速发展,运行方式多种多样,各类型的保护及装置层出不穷,又有大批的保护装置进口,所需要的零序电流互感器种类也就很多,可根据用户需要,设计生产各种零序电流互感器。

  1、此产品配合小电流接地选线装置(内阻2.5Ω)、微机保护装置(内阻<0.2Ω)、DD11/60型继电器(内阻10Ω)、DL11/0.2型继电器(内阻10Ω)及其他需要零序电流信号的装置使用。

  2、所选零序电流互感器对变比不做特殊要求,为方便用户和保证通用性,公司产品将提供 K1/K2=50/1,K1'/K2'=150/5两种可选变比接头。

  3、大电流接地系统(或小电流接地系统零序电流较大),对产品要求高,有准确级要求,请按参数表。

  4、变比选用50/5时,为保证产品准确度和带负载能力,请按参数表。

五、订货须知

1、产品型号、内孔直径(mm);

2、一次零序电流,二次电流(或电流比);

3、二次负荷容量或负载阻抗;

4、准确级、准确限值系数(如果需要)。

5、安装方式如不做要求,所发产品将默认组合式。
