系统简介

风（光）电场实际运行中，当出现轻微绝缘破坏时，将产生暂态故障行波。如果绝缘破坏继续发展，暂态故障会越来越频繁，频繁到一定程度就必然会出现绝缘永久破坏，造成风机停运，甚至整个电场脱网的重大事故。如果能在故障早期给出故障预警信号，做到有计划的停电，及时消除隐患，就可以避免故障发展为事故，减少电量损失。基于此，我们开发了风（光）电场故障实时监测及预警系统。

系统组成

本系统由前置采集单元，工控机和系统软件组成。可对风电场各回集电线路进行实时监测，实时记录暂态故障行波信号，进行分析后给出线路故障预警信息。

l  前置采集单元接入CT，采集瞬时故障行波信号，通过485总线或以太网传递给工控机。每台前置采集单元可以采集多条集电线路的故障信息，根据实际需求，配置前置采集单元。

l  工控机采用X86架构的工业计算机，安装Windows操作系统，通过485总线或以太网与各个前置采集单元连接。

l  系统软件运行于工控机上，通过485总线或以太网与前置单元通信，采集集电线路的暂态故障行波信号，进行统计与分析，当发现某条线路有异常时给出线路不同等级的故障预警信息，从而为检修部门提供计划检修的参考。

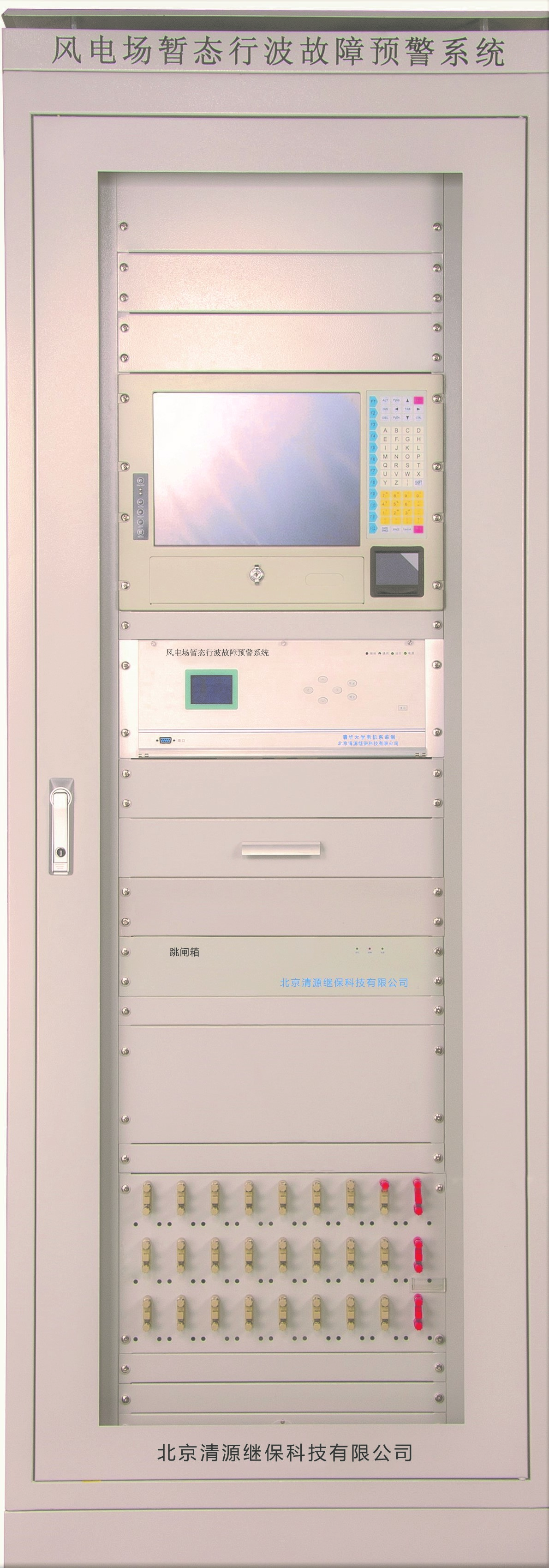

l  系统单独组屏。
