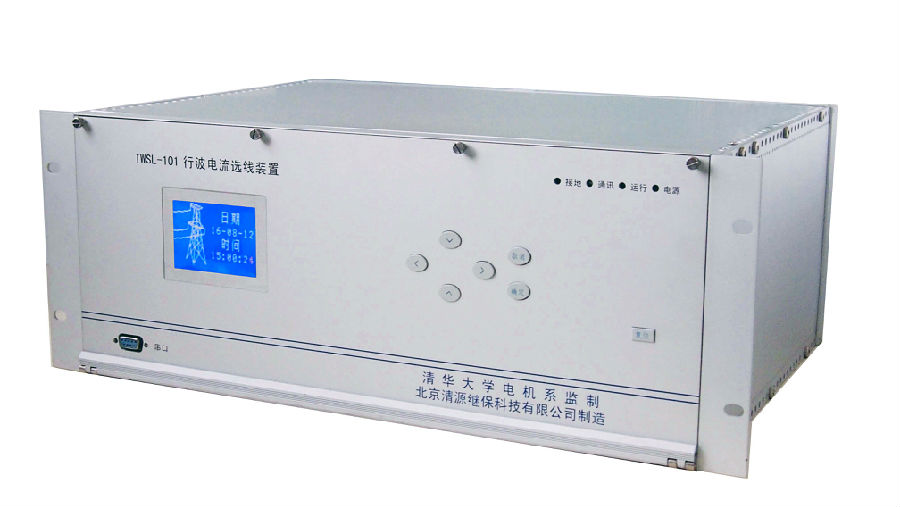

TWSL-101行波电流选线装置
图片展示

产品描述
品牌:清源继保
单位:
规格:TWSL-101
详细介绍

装置特点

l  新原理,装置利用暂态电流行波构成。

l  新算法,装置利用现代数学工具小波变换进行信号处理。

l  新硬件,装置采用高速数据采集系统和并行处理的多CPU系统。

l  适用范围广,既适用于架空线路,也适用于电缆线路;既适用于中性点不接地系统,也适用于经高阻接地和经消弧线圈接地系统。

l  模块化设计,人机界面友好。

性能参数

l  装置尺寸:441mm x 322mm x 177mm,重量:8.5kg。

l  额定工作电压:交直流220V,允许偏差-15%~+15%。

l  额定工作频率:50Hz。

l  环境温度:-25℃~55℃。

l  湿度:5%~95%。

l  大气压力:66KPA~110KPA。

l  通讯规约:采用IEC61850规约,支持103规约和CDT规约。

l  通讯接口:RS-232/485串口,以太网接口。

l  通讯波特率:19200。

l  出线数:8-24回(可扩展)。

l  母线段数:1-3段(可扩展)。

l  出线方式:电缆或者架空线路。

l  输出触点:最多8路,选配跳闸箱后最多60路。

l  中性点接地方式:适用于中性点不接地、消弧线圈接地和经高电阻接地系统。

l  数据采集、运算、逻辑判断、控制输出等速度快,精度高,抗干扰、自检及自恢复能力强。

l  装置基于行波原理,电流信号采样频率1MHz。

l  性能稳定,安全可靠。可以迅速准确的判别母线或出线接地。

l  对母线或出线接地故障均  可给出告警信号并显示、保存有关信息。

l  可选配跳闸功能,可以设置延时0-999秒跳闸或不跳闸。

l  调试和维护简单、方便。

l  配置通信接口把各种故障信息传至后台。

l 采用可插拔接线端子,接线可靠。

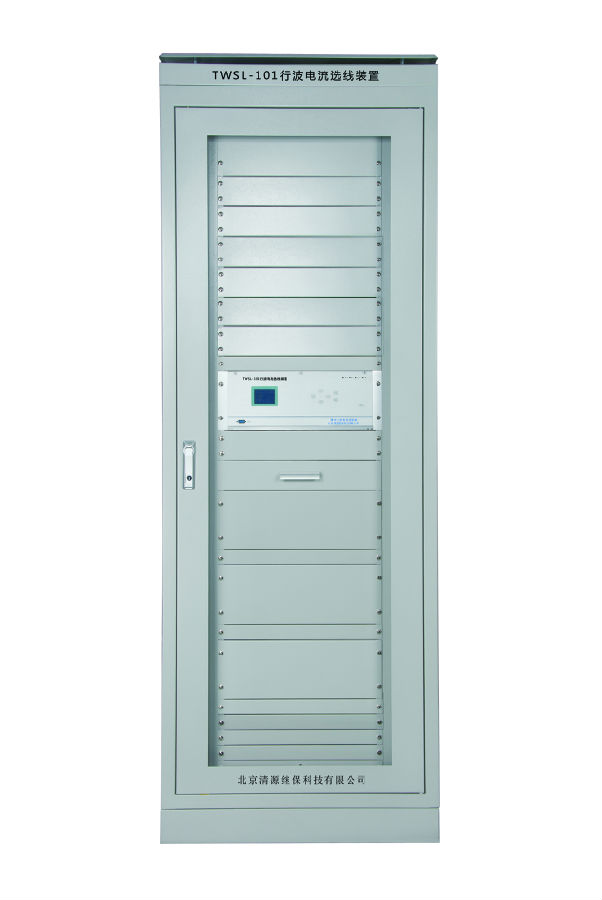

屏体选配

       屏体尺寸800*600*2260
